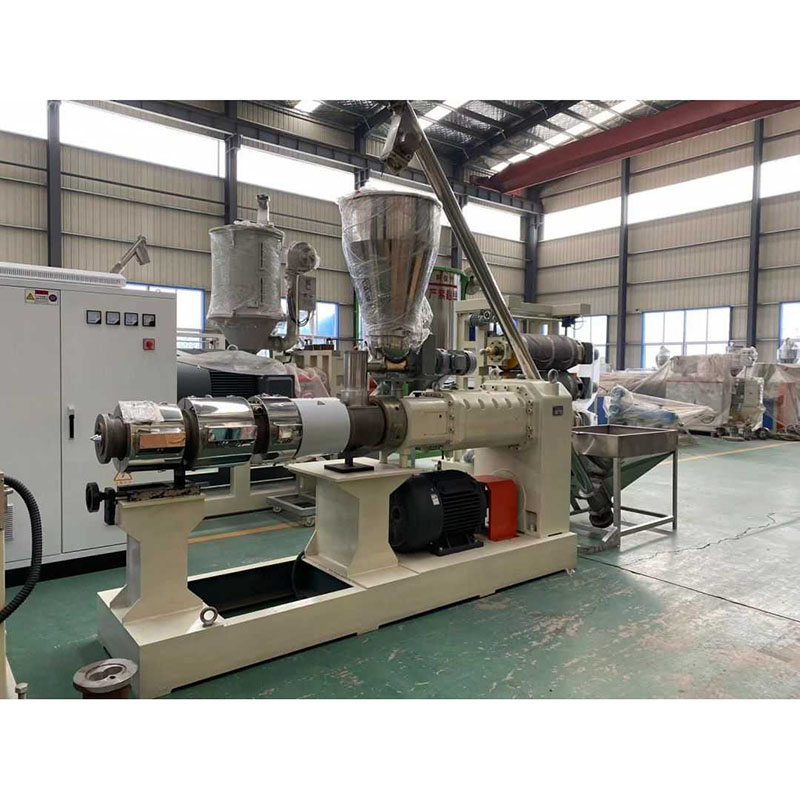

Profil gyártósor A profilgyártó sor SJSZ-65/132 sorozatú kúpos ikercsigás extrudereket, rozsdamentes acél vákuumformázó platformokat, lánctalpas traktorokat, automata vágó integrált gépeket és billenő kirakodóállványokat használ. Az alakformáló platform nagynyomású vákuumszivattyúval és vízszivattyúval van felszerelve, melyek négydimenziósan állíthatók. A traktor pneumatikusan van rögzítve. Az automatikus fix hosszúságú vágógép egy menetkapcsolót használ a rögzített hosszúságú vágáshoz. Az egymásra rakható állvány 6 méter hosszú, rozsdamentes acélból készült, pneumatikusan billenthető.

Kérdés küldése

termékleírás

Profil gyártósor

A profilgyártó sor SJSZ-65/132 sorozatú kúpos ikercsigás extrudereket, rozsdamentes acél vákuumformázó platformokat, lánctalpas traktorokat, automata vágó integrált gépeket és billenő kirakodóállványokat használ. Az alakformáló platform nagynyomású vákuumszivattyúval és vízszivattyúval van felszerelve, melyek négydimenziósan állíthatók. A traktor pneumatikusan van rögzítve. Az automatikus fix hosszúságú vágógép egy menetkapcsolót használ a rögzített hosszúságú vágáshoz. Az egymásra rakható állvány 6 méter hosszú, rozsdamentes acélból készült, pneumatikusan billenthető.

ügy

termékmegjelenítés

projekt	műszaki paraméter
fő motor
elektromos kapcsolószekrény	* Levegőkapcsoló: Chint * A felhasznált acél vastagsága nem kevesebb, mint 1,5 mm, és minden elektromos alkatrész jól ismert márkájú
Gyártási mennyiség (kg/h)	100-200 (a feldolgozott anyagok különböző extrudálási mennyiségétől és működési feltételeitől függően)
méret (mm)	3670 x 1500 x 2350 mm
súly (kg)	3000 kg
Automatikus adagoló és adagoló garat	Anyaga: rozsdamentes acél
Erőátviteli vezeték	háromfázisú négyvezetékes rendszer
Hőmérséklet-szabályozó, vészleállító és védelmi funkciókkal	Intelligens hőmérséklet-szabályozó asztal Túláramvédelmi riasztó funkció Nagyfeszültségű túlterhelés elleni védelmi rendszer.
jellemzője	Nagy nyírás, jó lágyító hatás, nagy teljesítmény (100-160 kg / h) a megfelelő méretű profil extrudálási sebessége, hogy megfeleljen a gyártósor kimeneti követelményeinek. A magas szintű gyártási anyagok és a tartós alkatrészek masszív tulajdonságokkal rendelkeznek.
Hogyan jelennek meg a kezelőpanel adatai	digitális kijelző
Csavar: kiváló minőségű ötvözet 38CrMoAIA nitrid rétegvastagság 0,7 mm, felületi keménység HV940, Ra0,4um Kína jól ismert márkája
átmérő (mm)	65/132 mm
aktív hossz (mm)	2140 mm
mennyiség	2. cikk
forma	kúpos
Sebesség Sebesség (r/perc)	1-34 (Kifelé)
Dob kiváló minőségű ötvözet 38CrMoAIA nitrid rétegvastagság 0,7mm, felületi keménység HV940,Ra0,4um
A gép henger típusa	monolit eszközök
Fűtési módszer	Öntött alumínium fűtőgyűrű
Fűtési területek száma	4. terület
fűtési teljesítmény (kw)	30 Kw (11/4/6/8)
hőmérséklet tartomány (℃)	50-350 ℃
Hűtési területek száma	3 kerület
Kombinált áramlási mag	45 #, krómozott belső felület
hűtőfolyadék járat	A 3X250W-os ventilátor hűtött
hűtőközeg	levegő
minőségbiztosítás	Élettartam több mint 10 000 óra
A gépdob kezelési módja	Kettős ötvözet keménysége HRC 55-62
2. Hajtásrendszer és lassítórendszer
Fő hajtómotor teljesítménye	37 kW, Shandong híres márkájú motor
A főmotor működési módja	Háromfázisú aszinkron motor, közvetlenül a hajtóműhöz csatlakoztatva, a motor változtatható frekvencia-átalakítóval
A főhajtás főmotorjának sebessége	30-1400 fordulat/perc
A sebességváltó márkája	Vízszintes nagy torziós hajtómű, kemény fogas ferde hajtómű
fogaskerék	Nitrogén infiltrációs kezelés, a hajtómű anyaga 20CrMoTi
állásjegy doboz	A két elosztódoboz redukciós tengelyét hajtómű hajtja
A fő motor sebességszabályozási módja	AC sebesség szabályozás
3. vákuumszivattyús rendszer
típus	vízgyűrűs vákuumszivattyú
motor teljesítménye	3kw
Motor működési mód	háromfázisú aszinkron motor
vákuum fok	0~-0,8pa
vákuumszivattyú	Kipufogó teljesítmény: 60 m³ / h

1. 240 Vákuumos beállító asztal

méret (mm)	400012001475mm (beleértve a vezetősín méretét)
Vízlap anyaga	rozsdamentes acél
A levegőfúvókák és a vízfúvókák száma	Körülbelül 60
Mozgassa a motort előtte és utána	0,75 kW (1 készlet)
vízpumpa	3 kW
Vákuumszivattyú típus	Vízgyűrűs vákuumszivattyú
Vákuumszivattyú teljesítménye	Kettő, 4kw
vákuum fok (Mpa)	0~-0,8pa
A vízgőz fúvóka helyzete és csatlakozási módja	Helyszín: a beállítási szakasz mindkét oldala: fix típus
A középső magasság beállítási módja	Cochleáris féreg kézikönyv
vezérlőszekrény	1, egyszerű kezelés. 2、 Valósítsa meg a beállítási táblázatot az elektromos beállítás előtt és után, kézi fel és le beállítás. 3、 Az elektromos készülékek Chintből készülnek 4、 Minden motor túlterhelés elleni védelemmel rendelkezik.
A víztartály térfogata és mennyisége	Körülbelül 150 liter

Általános specifikációs paraméterek

Automatikus vízellátás és vízelvezetés szabályozás

Vákuum 1. táblázat

Mozgás 700 mm mm-rel előre

Bal és jobb finomhangolás ± 30 mm

A víztárcsák rozsdamentes acélból készülnek

A külső csövek és berendezések könnyen felszerelhetők és könnyen felújíthatók.

Minden külső vízellátó és vízelvezető cső 1 "-2" méretű horganyzott acélcsőből készül.

jó megjelenésű

2. Lánctalpas traktor

Hosszú, X és széles (mm)	1800 mm x 1500 mm x 1700 mm
Vonósebesség (m/perc) maximális vonórúd húzóerő	0,8-5 m/I 4000 N
Vontatómotor teljesítménye (kw)	2,2kw x 1
Pálya út	pneumatikus
Motor csatlakozási mód	csillag kapcsolat
motorok száma	1
motor sebessége	10-1450 fordulat/perc
Nyomvonal effektív hossz	1500 mm
Motor fordulatszám szabályozás	AC motor, inverter fordulatszám szabályozás
Gumi és sín csatlakozási módja	Gyorsan csatlakoztatható csavarokkal, könnyen fel- és levehető
A vonóblokkok jellemzői	Kombináld gumiblokkokkal és Q235A acéllal, jó tartóssággal és kopásállósággal
A mód kagylója	pneumatikus vezérlés
A traktor középmagassága	1000 ± 50 mm, állítható, szinkron vontatási sebesség.
Sűrített levegő nyomás	0,5-0,7 MPa
Láncfeltöltési módszer	Kézi kiegészítés
vezérlőszekrény Henger és pneumatikus alkatrészek	Elektromos alkatrészek: Chint A hengert a Yadke használja
Minden pneumatikus alkatrész: Yadker × A traktorvezérlő a vákuumvezérlő panelen található × A többi oldalon lévő ajtók és dobozok 1,5 mm vastag acéllemezből készülnek. × A traktor megjelenése gyönyörű.

Integrált automata vágógép

3. Vágógép: 1200 MM X 1160 MM X 1600 MM
Nyomás üzemmód Vágási pontosság Vágási magasság Vágja le a motor teljesítményét	pneumatikus áramkör ≤ 2 mm ≤150 mm 1,5 kw
Maximális vágási szélesség	260 mm
méteres módszer	fotoelektromos kapcsoló
Légkompressziós nyomás	0,5-0,7 MPa
